C900-A 是一款高精度 三维电子罗盘 采用先进的硬磁和软磁校准算法，可在80°角度范围内提供高精度航向信息。它具有体积小、功耗低的特点，更适用于对功率需求敏感的测量系统。该产品具备硬磁、软磁和倾斜补偿功能，校准后罗盘可输出高精度测量值。集成专利技术的三轴磁通门通过中央处理器实时计算航向，并利用三轴加速度计补偿倾斜角，即使在极其恶劣的环境下也能提供精确的航向数据。
零件编号 :
C900-A订单（最小起订量） :
1输出模式 :
RS232/RS485/TTL/RS422 optional宽工作温度 :
-55～+85℃尺寸 :
(60*59*29mm) (can be customized)电压输入 :
DC +5V (DC +9~36V can be customized)保护级别 :
IP67 (IP68 customized)1. 产品规格
|
范围 |
|
C900-A |
|
罗盘航向参数 |
航向精度 |
0.5°（均方根值，螺距）<40°） 0.7°（均方根值，俯仰角）<60°） 1°（均方根值，螺距）<80°） |
|
R决议 |
0.01° |
|
|
R可重复性 |
0.1° |
|
|
罗盘倾角参数 |
投球精准度 |
0.1° |
|
R滚轮精度 |
0.1°（俯仰角）<80°） |
|
|
I倾角分辨率 |
0.01° |
|
|
I倾斜范围 |
±80° |
|
|
C解放 |
硬铁校准 |
Yes |
|
S铁校准 |
Yes |
|
|
倾斜校准 |
Yes |
|
|
P物理性质 |
S尺寸 |
长60*宽59*高29（毫米） |
|
W八 |
180克 |
|
|
接口连接器 |
6针航空连接器 |
|
|
界面功能 |
启动延迟 |
<50毫秒 |
|
最大采样率 |
每秒 50 次 |
|
|
通信速率 |
100~500K bps 波特率 |
|
|
CAN通信 |
选修的 |
|
|
CANOpen 通信 |
选修的 |
|
|
输出格式 |
二进制高性能协议 |
|
|
P电源供应 |
支持电压 |
直流+5V |
|
当前（最大值） |
40毫安 |
|
|
工作模式 |
35毫安 |
|
|
E环境 |
存储范围 |
-40℃--+125℃ |
|
工作温度 |
-40℃--+85℃ |
|
|
抗振性能 |
3000克 |

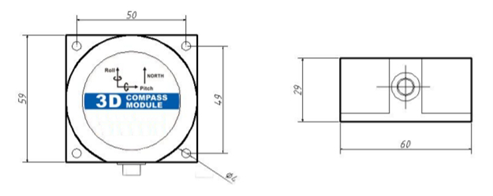

2. 产品尺寸
