G803

G803

G803低成本系列磁性 角度传感器 该系统采用MEMS技术，将纳米磁聚焦薄膜材料与差分阵列磁敏元件集成，实现对旋转磁场变化的非接触式感应。系统集成了微处理器（微型计算机）、电流变送器和多种保护电路。通过DSP处理，可实现线性校正、温度补偿、输出信号量程标准化、数字滤波、零点设定以及多段不同斜率设定。程序控制的智能控制功能，可测量用户设定的0°至360°范围内各角度的绝对位置输出。

  • 零件编号 :

    G803

  • 订单（最小起订量） :

    1

  • 输出模式 :

    RS 232, RS 485, RS 422, CAN, 4 20 mA, 0 20 mA, 0~5V 0.5 4.5 V, 0~10V

  • 宽工作温度 :

    -40～+85℃

  • 电压输入 :

    DC 9～36V(5V can be customized)

  • 尺寸 :

    -

  • 保护级别 :

    IP66 (IP67 customized)
立即咨询
下载
  • 描述

1.      产品规格

范围

健康）状况

G803-90

G803-180

G803-270

G803-360

单元

测量范围

　

0~90

0~180

0~270

0~360

°

温度漂移

-40~85°

0.02

0.02

0.02

0.02

°/°C

解决

　

0.05

0.05

0.05

0.05

°

准确性

-40~85°C

0.3

0.5

0.6

1

°

长期稳定性

-40~85°C

0.32

0.53

0.65

1.1

°

响应时间

慢/快

600/200 μS

开机启动时间

　

0.2秒

输出信号

Rload=240Ω

0~20mA，可选4路20mA

噪音

　

3毫伏

中点偏移

中点输出
（向左和向右）

4~20mA 输出 12mA
0~20mA 输出 10mA

平均工作时间

≥55000 小时/时间

抗冲击性

200 00克，0.5毫秒，3rd/轴

防震

10克、2～2000赫兹

工作温度

-40~85°C

防水等级

IP66（可定制IP67）

电缆

标准长度1.5米，耐磨、耐油、宽温范围屏蔽电缆 3 * 0.3 mm²

重量

120克（不含包装盒）

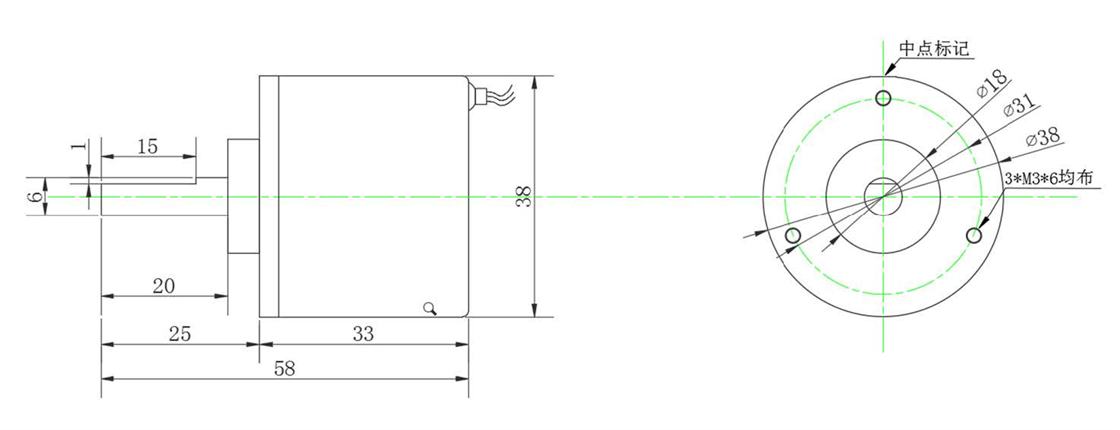

 2.      产品尺寸

angle sensor
