G820系列高精度 角度传感器 采用MEMS技术，低功耗；利用磁电感应技术、精密轴承、差分阵列磁传感元件以及轴的非接触式测量，通过MCU检测并处理安装在轴一端的永磁体的平行磁场强度，实现可编程智能控制，包括线性校正、温度补偿、N阶数字滤波算法、零点设定以及多种不同的斜率设定。输出传感器的绝对角度位置测量范围为0-360°，精度为0.05°，输出接口可选RS232、TTL、RS485、CAN，以及0-5V、0.5V、4.5V、0-10V、4-20mA、0-20mA。
零件编号 :
G820订单（最小起订量） :
1输出模式 :
RS232, RS485, CAN, 4-20mA, 0-20mA, 0~5V, 0~10V optional宽工作温度 :
-40～+85℃电压输入 :
DC 9～36V尺寸 :
-保护级别 :
IP66 (IP67 customized)1. 产品规格
范围 | 状况 | G820-90 | G820-180 | G820-270 | G820-360 | 单元 |
测量范围（1） |
| 0~90 | 0~180 | 0~270 | 0~360 | ° |
零温漂移（2） | -40～85° | ±0.002 | ±0.002 | ±0.002 | ±0.002 | °/℃ |
解决（3） |
| 0.01 | 0.01 | 0.01 | 0.01 | ° |
准确性（4） | -40～85℃ | 0.05 | 0.1 | 0.2 | 0.3 | ° |
线性 |
| 0.085 | 0.085 | 0.085 | 0.085 | %FS |
开机启动时间 |
| 0.2 | s | |||
响应时间 | S低/快 | 500/200μS | ||||
输出信号（5）（6） | R加载=240 Ω | 0~20mA，可选4~20mA | ||||
N噪音 |
| 5mV | ||||
中点偏移 | 中点输出 （向左和向右） | 4-20mA 输出 12mA 0-20mA 输出 10mA | ||||
平均工作时间 | ≥55000 小时/时间 | |||||
抗冲击性 | 20000g，0.5ms，3次/轴 | |||||
A抗振动 | 10克，2～2000赫兹 | |||||
工作温度 | -40～85℃ | |||||
防水等级 | IP66（可定制 IP67） | |||||
C有能力的 | 标准长度1.5米，耐磨、耐油、宽温范围屏蔽电缆，规格3*0.3mm² | |||||
W八 | 180克（不含包装盒） | |||||

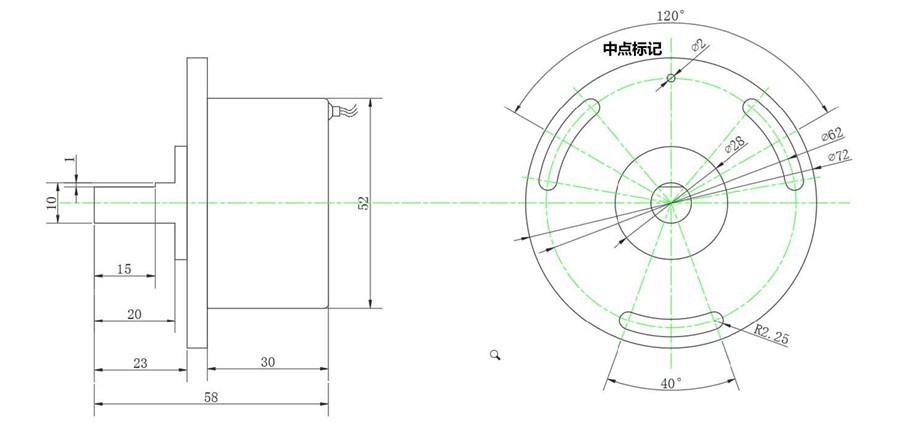

2. 产品尺寸
