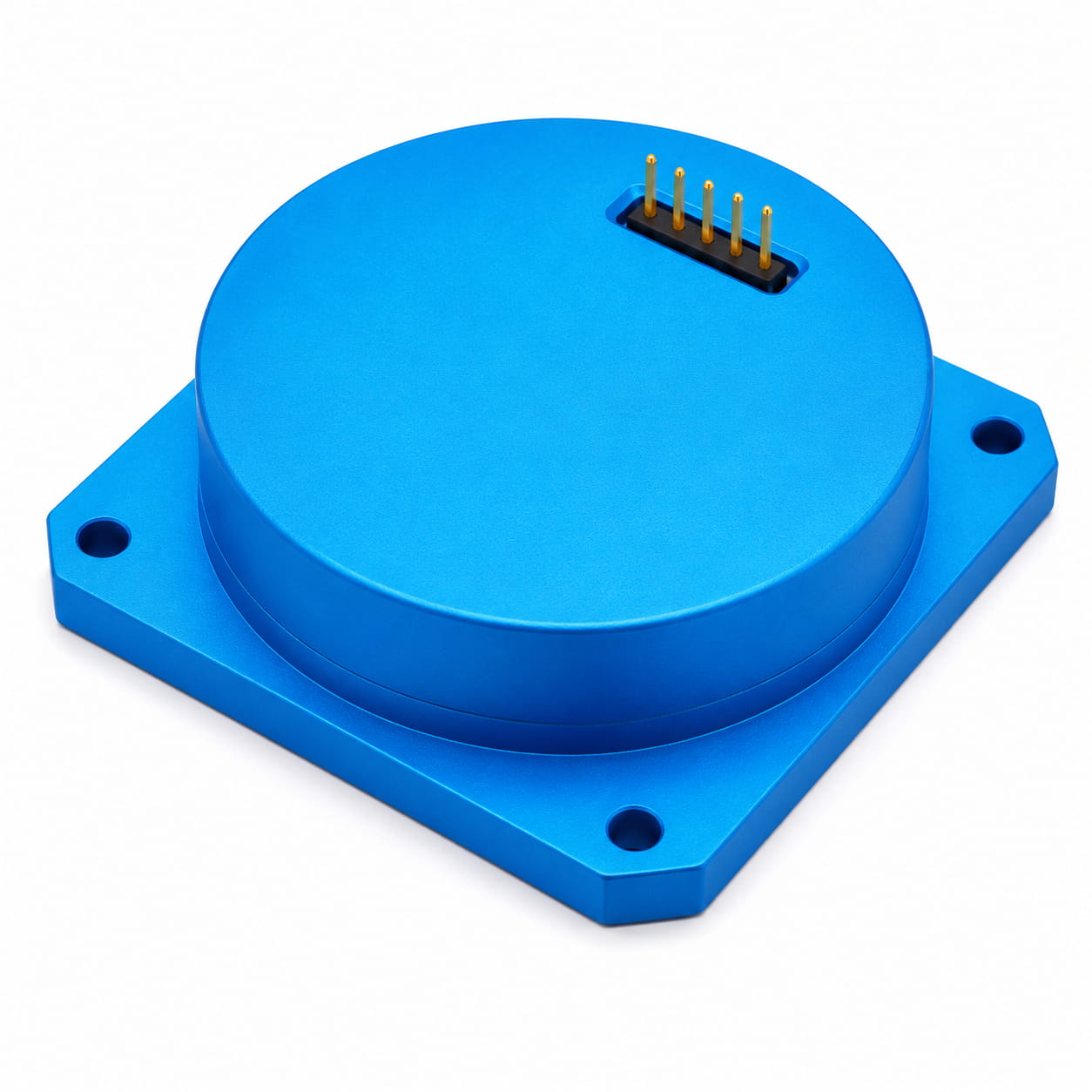

GFOG-103 fiber optic gyroscope (hereinafter referred to as "this product") is an angular rate sensor that integrates optics, mechanics, and electronics. Based on the Sagnac effect, it integrates various micro-nano fiber optic devices, and achieves the detection process through the detection, processing, and feedback of the phase difference generated by two beams of light propagating in opposite directions.
零件编号 :
GFOG-103订单（最小起订量） :
1保护级别 :
IP67连接器 :
RS422Product Series and Parameters
| Zero bias stability | ≤0.05 °/hr (1σ,10s) | 2h continuous testing, 10s smooth results |
| Stabilization time | ＜100 s | |
| Zero bias repeatability | ≤0.05 °/hr (1σ) |
6 test data calculation results |
| Random walk coefficient | ≤0.005 °/ | |
| The Scale factor of Nonlinearity | ≤20 ppm (1σ) | normal atmospheric temperature |
| The Scale factor of Repeatability | ≤20 ppm (1σ) | normal atmospheric temperature |
| Full-temperature scale factor repeatability | ≤300 ppm (1σ) | -40℃～+60℃ |
| Dynamic range | ±500°/s | |
| Magnetic field sensitivity | ≤0.05 °/hr/Gs | |
| Working temperature | -40℃～+70℃ | |
| Storage temperature | -50℃～+70℃ | |
| Vibration conditions | 4.2g,20Hz～2000Hz | Sweep frequency vibration has no resonance |
Production process
Product dimension
Graph 2 Outline dimensions of G-F70ZKH
