U503 MEMS惯性测量模块是一款高精度、高性能的六轴MEMS惯性测量模块，可广泛应用于车辆、船舶、无人机等导航、控制和测量领域。U503系列惯性测量模块将高性能MEMS陀螺仪和高性能加速度计集成于独立结构中，并经过系统密封设计和内部减震处理，满足严苛环境下高精度、高动态导航应用的需求。
零件编号 :
U503-A订单（最小起订量） :
1提前期 :

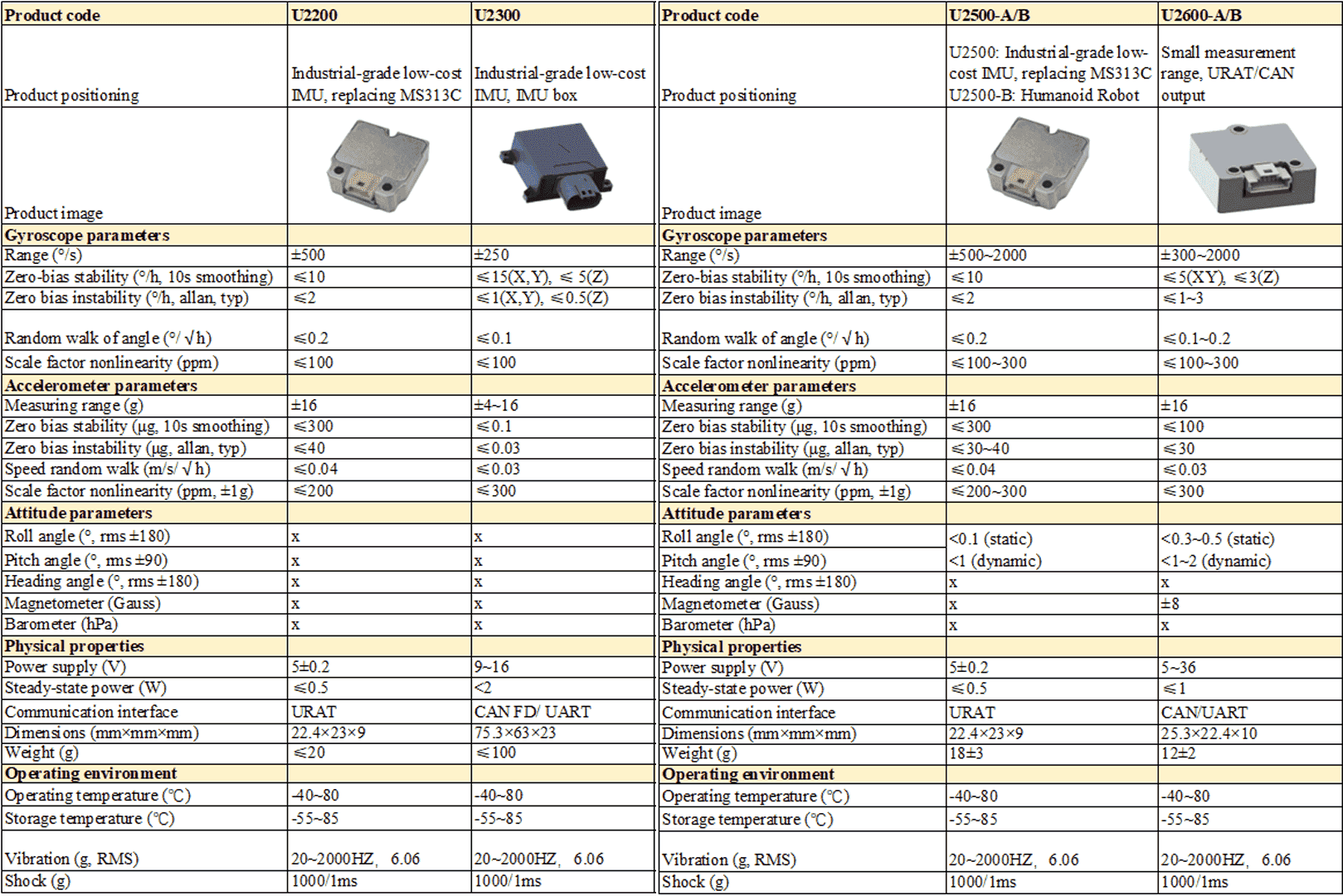

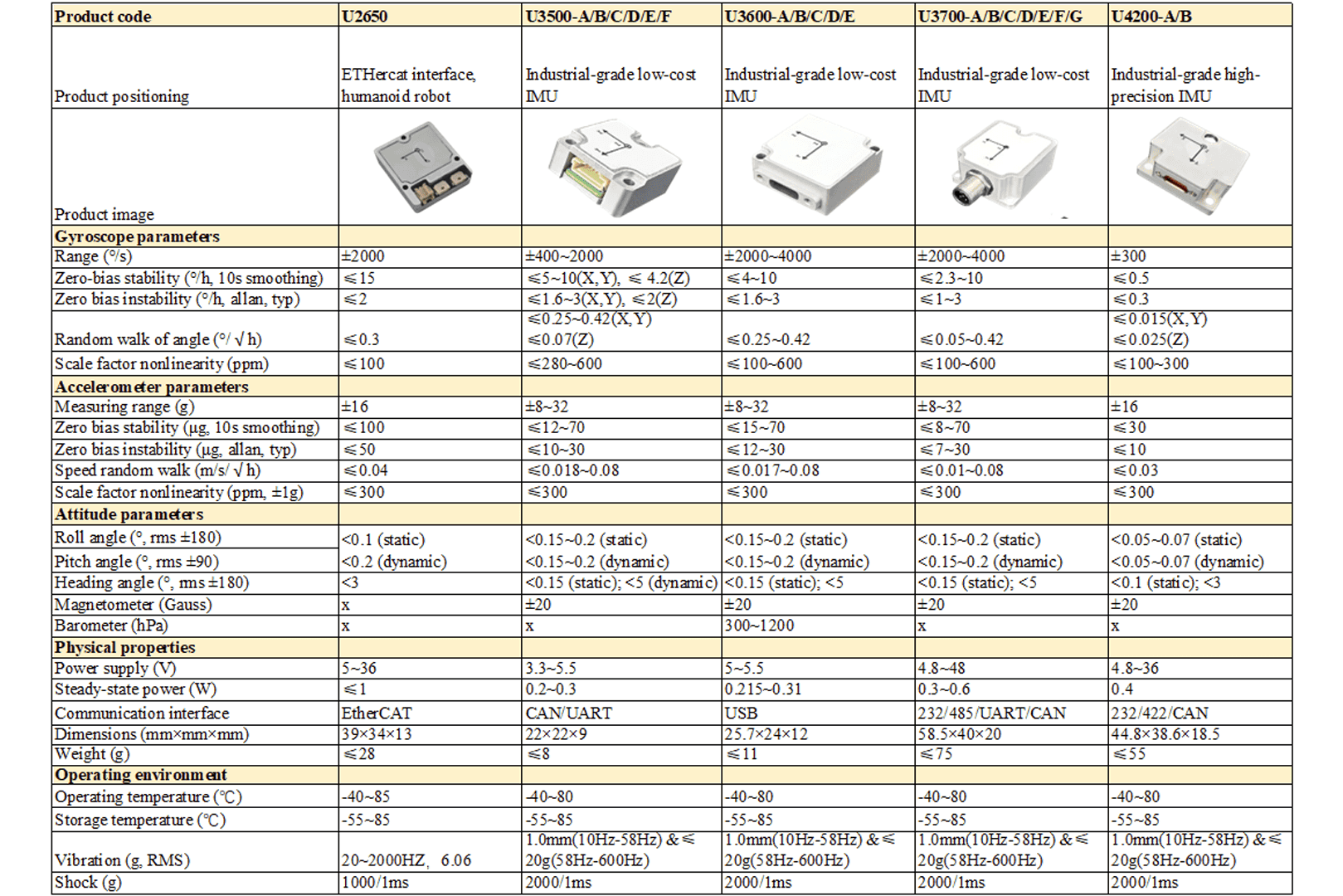

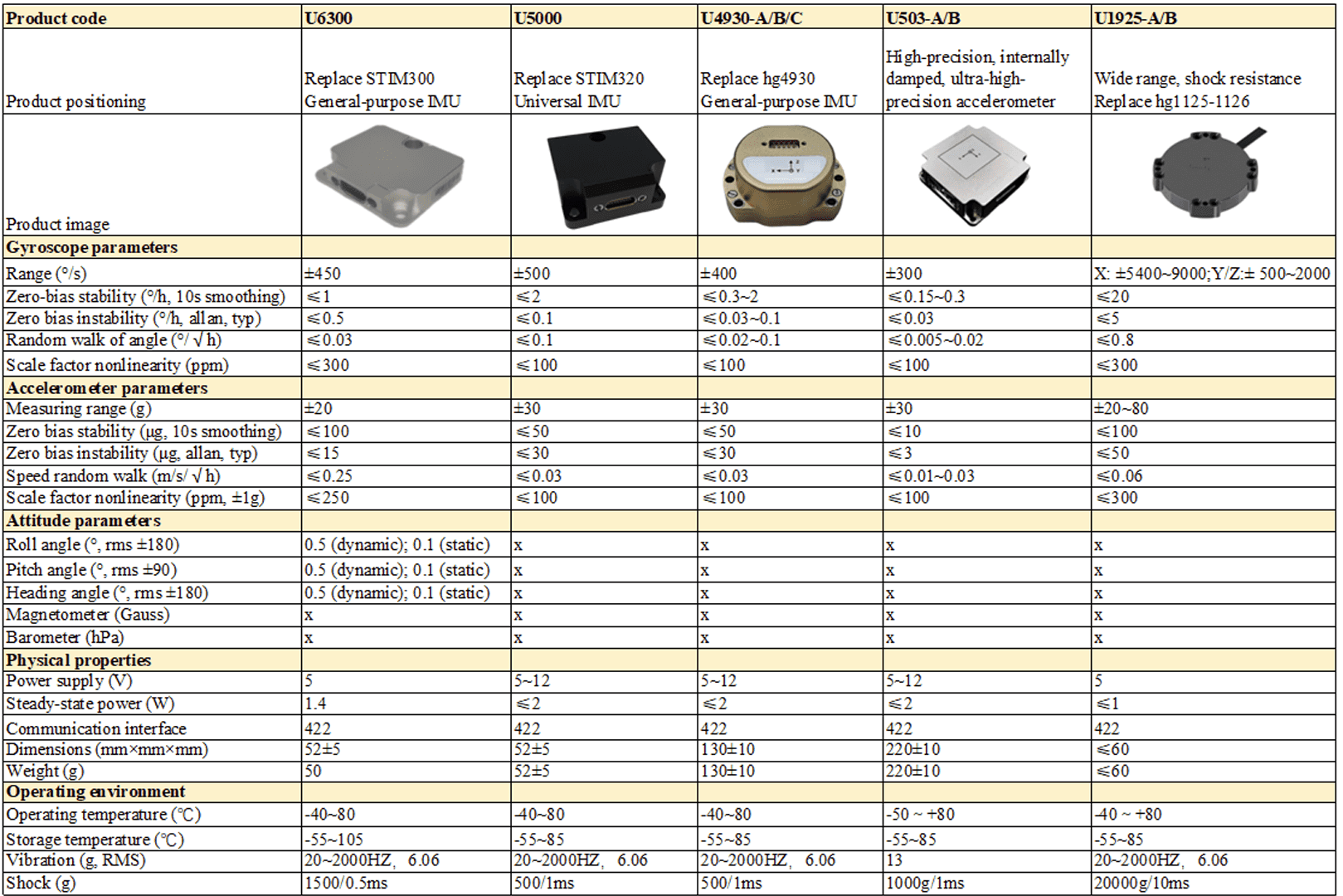

5产品系列及参数
| 参数 | 技术指标 |
| U503-A | |
| 陀螺仪 | |
| 测量范围（°/s） | ±300 |
| 全温零偏差(°/h,3σ) | ≤2 |
| 零偏稳定性（°/h，10s） | ≤0.15 |
| 零偏压不稳定性(°/h,allan,typ) | ≤0.03 |
| 零偏差重复性（°/h，1σ） | ≤0.3 |
| 随机角度游走（°/√h） | ≤0.005 |
| 比例因子非线性（ppm） | ≤100 |
| 交叉耦合(弧度) | ≤0.001 |
| 带宽（赫兹） | ≥100 |
| 加速度计 | |
| 测量范围（克） | ±30 |
| 全温零偏压(mg) | ≤0.5 |
| 零偏差稳定性（微克，10秒） | ≤10 |
| 零偏差不稳定性（μg，allan，typ） | ≤3 |
| 零偏差重复性（μg） | ≤10 |
| 速度随机游走（米/秒/√h） | ≤0.01 |
| 尺度因子非线性（ppm，±1g） | ≤100 |
| 交叉耦合(弧度) | ≤0.001 |
| 带宽（赫兹） | ≥200Hz |
| 电气/机械接口 | |
| 电源（V） | 5~12 |
| 稳态功率（瓦） | ≤2 |
| 启动时间 | ≤2 |
| 通信接口 | RS-422 |
| 数据速率（Hz，最大值） | 2000 |
| 尺寸（毫米×毫米×毫米） | 70×70×30 |
| 重量（克） | 220±10 |
| 运行环境 | |
| 工作温度（℃） | -50～+80（或从-50开始，在-55下运行） |
| 储存温度（℃） | -55~85 |
| 振动(g，RMS) | 13 |
| 冲击（克） | 1000 |
