UF700

UF700

T本文档描述了IMU惯性导航单元的技术规格、硬件参数、机械接口、通信接口等各方面，方便用户快速便捷地应用该单元。

  • 零件编号 :

    UF700

  • 订单（最小起订量） :

    1
立即咨询
  • 描述

Product Series and Parameters

Technical index
Angular velocity  Measuring range  ±800(°)/s
Zero bias stability (1 σ, 10S)  ≤0.5(°)/h
Zero bias repeatability (1 σ)  ≤0.5(°)/h
Random walk  ≤0.05°/
Scale factor repeatability  ≤100ppm
Scale factor nonlinearity  ≤100ppm
Accelerometer  measuring range  ±30g
Zero bias stability (1 σ, 10S)  ≤0.06mg
Zero bias repeatability (1 σ)  ≤0.06mg
Random walk  ≤0.01m/s/
Communication Cycle  2ms
Communication speed  230400bps
Supply Voltage  12-36VDC
Size  80mm*80mm*60mm
Communication interface  RS422
Weight  ≤1kg

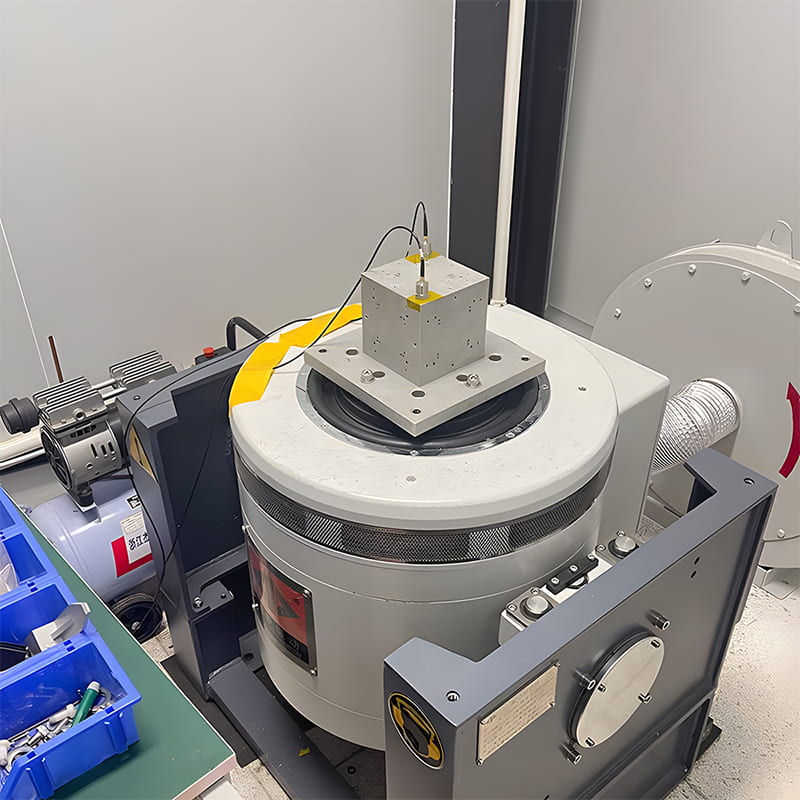

Production process

Product dimension



UF700

Application Scenarios

FOG Inertial Measurement Unit application
The FOG (Fiber Optic Gyro) high-precision IMU is suitable for high-end navigation and control scenarios such as UAV/VTOL flight control and guidance, vehicle/ship attitude & heading reference and integrated navigation, antenna/sensor stabilization platforms, and survey-grade mobile mapping (LiDAR/INS)—delivering ultra-low drift, high bias stability, and strong vibration/EMI immunity for demanding environments.
Contact Us
quartz accelerometer for Aerospace
Aerospace
quartz accelerometer for Aviation
Aviation
quartz accelerometer for Weapon
Weapon

FAQ

Q1: What type of IMU is the UF700?
A: The UF700 is a combined inertial measurement unit (IMU) that integrates a fiber optic gyroscope (FOG) and a MEMS accelerometer, providing angular velocity and linear acceleration data for navigation and control.

Q2: What are the measuring ranges?
A:  Gyroscope: ±800 °/s; Accelerometer: **±30 g.

Q3:How accurate is the UF700?
A:The gyroscope has a zero bias stability ≤0.5 °/h (1σ, 10s) and repeatability ≤0.5 °/h, while the accelerometer has zero bias stability ≤0.06 mg and repeatability ≤0.06 mg.
